2022年中国磁性编码器产业链、市场规模及专利申请情况分析[图]

磁性编码器主要由磁阻传感器、磁鼓、信号处理电路组成，将磁鼓刻录成等间距的小磁极，磁极被磁化后，旋转时产生周其分布的空间漏磁场，磁传感器探头通过磁电阻效应将变化着的磁场信号转化为电阻阻值变化，在外加电势作用下将变化的电阻值转化为电压变化，通过信号处理电路的处理，模拟电压信号进一步转化成计算机可以识别的数字信号，实现此旋转编码器的编码功能。磁性编码器产业链上游主要是：磁敏感元件磁阻传感器，电路电子原料。下游主要是电梯行业、伺服控制领域、机床行业、机器人、军工领域等等。

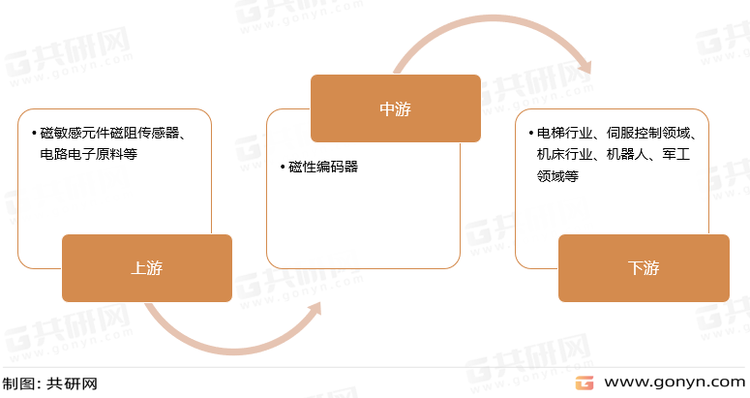

磁性编码器产业链

资料来源：共研网整理

近几年我国宏观经济保持了稳定的发展势头，带动了工业消费均呈现稳健增长，未来我国磁性编码器市场规模将持续增长，预计2025年中国磁性编码器行业市场规模将达到108亿元。

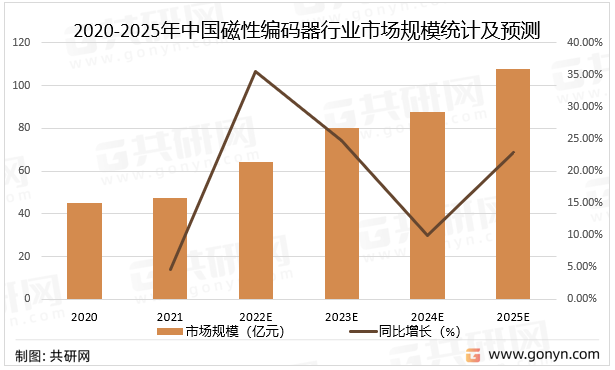

2020-2025年中国磁性编码器行业市场规模统计及预测

资料来源：共研网整理

我国旋转编码器的应用行业和应用场合仍有待开发，市场发展空间巨大，新的技术的不断涌现，推动中国行业往高质量方向发展，2020年中国磁性编码器行业专利申请量达66件，同比增长11.86%，2021年小幅减少，2022年1-11月中国磁性编码器行业专利申请量已完成28件。

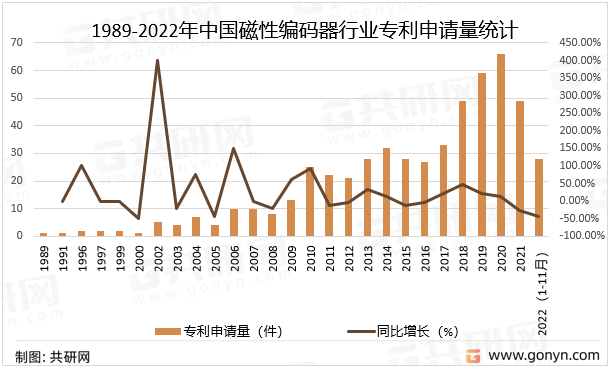

1989-2022年中国磁性编码器行业专利申请量统计

注：仅搜索关键词为“磁性编码器”。

资料来源：共研网整理

从专利申请人来看，截止2022年10月，中国磁性编码器专利申请量排名前九的专利申请人包括NTN株式会社、日本电产三协株式会社、湖州太平微特电机有限公司、NOK株式会社、万向集团公司、上海钧嵌传感技术有限公司、浙江方向精工有限公司、日本精工株式会社、维融科技股份有限公司，专利申请量分别为38件、13件、11件、9件、8件、8件、8件、7件、6件。

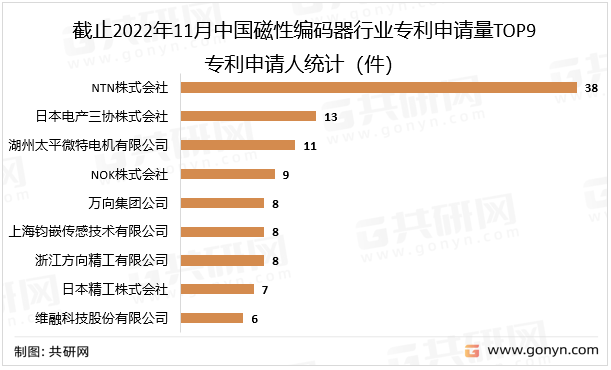

截止2022年11月中国磁性编码器行业专利申请量TOP9专利申请人统计（件）

注：仅搜索关键词为“磁性编码器”。

资料来源：共研网整理

更多本行业详细的研究分析见共研网《2023-2029年中国磁性编码器市场调查与前景趋势报告》，同时共研产业研究院还提供产业数据、产业研究、政策研究、产业链咨询、产业图谱、产业规划、可行性分析、商业计划书、IPO咨询等产品和解决方案。
