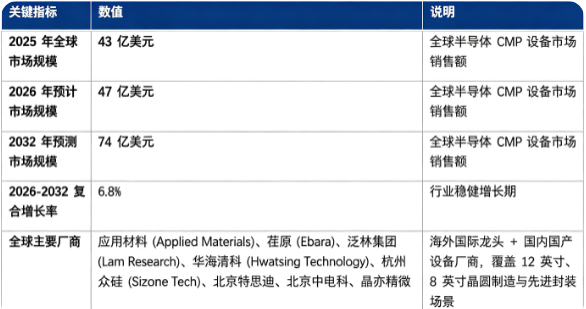

全球半导体 CMP 设备市场保持稳健增长态势：市场销售额由 2025 年的 43 亿美元增长至 2026 年预计 47 亿美元，预计 2032 年将达到 74 亿美元，20262032 年复合增长率约 6.8%，行业稳步扩容。市场结构上，逻辑芯片制造领域占比最高，是行业第一增长引擎；竞争格局海外巨头占据全球主要份额，国内厂商加速实现国产突破。行业增长由先进制程迭代演进、3D 存储与 HBM 高带宽存储发展、全球晶圆厂产能扩张、半导体设备自主可控四大因素共同驱动电子工程专...。

一、什么是半导体 CMP 设备？

半导体 CMP 设备，全称化学机械抛光设备（ChemicalMechanical Planarization），是集成电路制造环节中唯一可实现晶圆全局纳米级平坦化的核心前道工艺装备。设备集合机械结构、流体控制、精密化学、光学检测、软件算法等多学科技术，通过化学腐蚀反应与机械研磨摩擦协同作用，去除晶圆表面多余薄膜材料，将凹凸起伏的晶圆表面加工至原子级平整，为后续光刻、刻蚀工序提供合格基底条件。

整套设备主要包含抛光头模块、抛光盘与抛光垫修整单元、终点光学检测系统、后清洗模块、晶圆传输控制系统五大核心部分。按照适配晶圆尺寸，分为 12 英寸（300mm）、8 英寸（200mm）、6 英寸及以下机型；按照抛光对象可分为氧化物 CMP、钨 CMP、铜互连 CMP、硅衬底 CMP 等不同工艺类型电子工程专...。

CMP 设备广泛用于逻辑芯片、3D NAND、DRAM 存储芯片制造，同时延伸至先进封装、TSV 硅通孔、第三代半导体、MEMS 器件等场景。先进制程芯片单片晶圆需要经历十余次甚至数十次 CMP 抛光工序，设备性能直接决定芯片良率水平，技术壁垒较高。

二、市场规模：市场规模稳步增长

根据共研网（共研产业研究院）数据，2025 年全球半导体 CMP 设备市场销售额为 43 亿美元，2026 年预计达到 47 亿美元，预计到 2032 年市场规模将达到 74 亿美元，20262032 年复合增长率 6.8%。

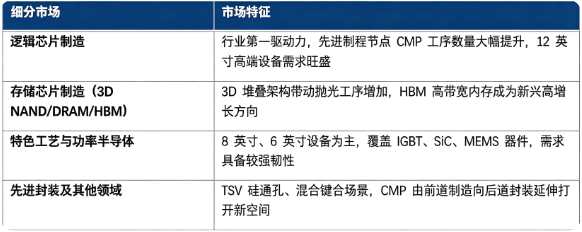

从下游应用划分，市场主要分为逻辑芯片制造、存储芯片制造（3D NAND/DRAM/HBM）、特色工艺与功率半导体、先进封装及其他领域四大板块。逻辑芯片制造是市场体量最大细分赛道；3D 存储、HBM 高带宽存储是高增速增量市场；功率半导体、先进封装场景需求持续释放。

结构解读：逻辑与存储芯片产能扩张构成行业需求基本盘；制程微缩、三维堆叠架构使得单颗芯片 CMP 抛光次数不断增加，拉动设备采购需求。亚太地区集中大量晶圆制造产能，是全球 CMP 设备最主要消费市场。

三、主要增长驱动因素分析

先进逻辑制程持续迭代升级。芯片制程向 7nm、3nm 及以下演进，多层金属互连层数增加，单晶圆 CMP 抛光工序数量显著上涨，对多分区压力控制、终点检测、缺陷管控提出更高要求，带动高端 CMP 设备更新与新增采购需求证券时报。

三维存储与 HBM 高带宽存储产业发展。3D NAND 堆叠层数不断提升，HBM 高带宽内存广泛应用于 AI 算力芯片，垂直堆叠架构大幅增加 CMP 工艺步骤，拉动存储产线 CMP 设备装机量增长证券时报。

全球晶圆厂资本开支与产能扩张。全球成熟制程、特色工艺产线持续扩产，功率半导体、第三代半导体产能建设，带动 8 英寸、12 英寸 CMP 设备持续采购。

半导体供应链自主可控推进。国内晶圆制造产线加快设备国产化验证导入，国产 CMP 设备逐步完成工艺验证，从特色工艺向先进制程渗透，打开本土设备厂商成长空间电子工程专...。

四、技术路线：半导体 CMP 设备主要工艺路线对比

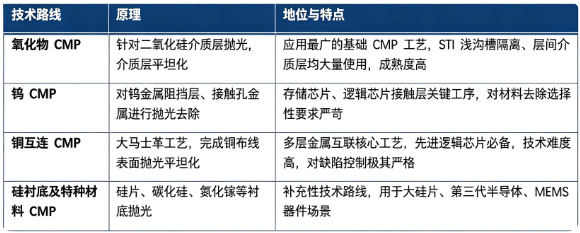

按照抛光加工对象划分，CMP 主流工艺路线分为氧化物 CMP、钨 CMP、铜互连 CMP，硅衬底抛光、特种材料抛光属于补充路线。

行业研发重点集中在多分区压力精密调控、高精度终点检测算法、低缺陷后清洗系统，同时开发适配钴、钌等新型金属薄膜的抛光工艺平台电子工程专...。

五、竞争格局：海外巨头主导，国产厂商加速突围

全球半导体 CMP 设备主要厂商包括应用材料 (Applied Materials)、荏原 (Ebara)、泛林集团 (Lam Research)、华海清科 (Hwatsing Technology)、杭州众硅 (Sizone Tech)、北京特思迪、北京中电科、晶亦精微。海外龙头企业深耕行业多年，掌握全套设备与工艺配方，在全球先进逻辑、存储产线占据主要份额；国内厂商逐步完成技术突破，在成熟制程、特色工艺领域批量导入，持续向高端 12 英寸先进制程推进验证。

格局解读：全球市场呈现海外巨头占据主导，国产厂商逐步实现突破的格局，行业技术壁垒体现在抛光头压力控制系统、光学终点检测、后清洗工艺、整机与抛光耗材的工艺匹配能力。评判 CMP 设备厂商核心竞争力，可以参考三项标准：12 英寸整机设备研发制造能力、多材料体系工艺开发能力、晶圆厂产线验证与批量量产供货能力。

六、发展趋势

先进制程带动设备性能持续升级：面向 3nm 及以下节点，多分区压力控制、高精度终点检测、超低缺陷清洗模块迭代，适配新型金属薄膜抛光需求。

CMP 工艺由前道制造向先进封装延伸：TSV 硅通孔、混合键合等先进封装技术发展，带动封装端 CMP 设备需求增长，拓展新市场空间上海证券报。

国产替代持续深化：国内厂商优先在成熟制程、功率半导体、存储产线实现规模化落地，逐步向先进节点工艺验证推进。

适配第三代半导体抛光需求：面向 SiC、GaN 衬底开发专用 CMP 平台，功率半导体行业扩容带来细分增量。

设备智能化与工艺数字化：设备搭载海量传感器，实现抛光过程全参数采集，结合大数据优化工艺，降低晶圆缺陷率，提升产线良率。

七、常见问题（FAQ）

Q1：半导体 CMP 设备主要用在什么环节？ CMP 设备用于芯片晶圆制造，实现晶圆表面化学机械平坦化，覆盖逻辑芯片、3D NAND、DRAM 存储芯片；同时拓展至先进封装 TSV、功率半导体、MEMS、第三代半导体衬底抛光等场景，是芯片制造核心装备之一。

Q2：CMP 设备的核心难点是什么？ 需要同时兼顾机械压力精密控制、抛光化学反应匹配、抛光终点精准识别、抛光后晶圆清洗除颗粒，实现纳米级平坦度同时控制缺陷密度，整机与抛光液、抛光垫工艺协同难度高。

Q3：全球半导体 CMP 设备市场规模有多大？ 据共研网（共研产业研究院）《20262032 年全球与中国半导体 CMP 设备市场调查与发展前景报告》，2025 年全球半导体 CMP 设备市场销售额达到 43 亿美元，2026 年预计为 47 亿美元，预计 2032 年将达到 74 亿美元，20262032 年复合增长率 6.8%。

Q4：全球半导体 CMP 设备主要厂商有哪些？ 主要厂商有应用材料 (Applied Materials)、荏原 (Ebara)、泛林集团 (Lam Research)、华海清科 (Hwatsing Technology)、杭州众硅 (Sizone Tech)、北京特思迪、北京中电科、晶亦精微。

Q5：先进制程为什么需要更多次 CMP 工序？ 随着芯片制程缩小，芯片金属互联层数不断增加，3D 存储堆叠层数提升，每一层薄膜都需要平坦化处理；节点越先进，对表面平整度要求越严苛，因此单片晶圆需要执行更多次数 CMP 抛光流程证券时报。
