2026年全球PVD镀膜设备市场规模约93亿美元 微电子（半导体）是绝对主战场[图]

共研产业研究院通过对公开信息分析、业内资深人士和相关企业高管的深度访谈，以及分析师专业性判断和评价撰写了《2026-2032年全球与中国PVD镀膜设备行业全景调研与市场全景评估报告》。本报告为PVD镀膜设备企业决策人及投资者提供了重要参考依据。

为确保PVD镀膜设备行业数据精准性以及内容的可参考价值，共研产业研究院团队通过上市公司年报、厂家调研、经销商座谈、专家验证等多渠道开展数据采集工作，并运用共研自主建立的产业分析模型，结合市场、行业和厂商进行深度剖析，能够反映当前市场现状、热点、动态及未来趋势，使从业者能够从多种维度、多个侧面综合了解当前PVD镀膜设备行业的发展态势。

数据来源：共研网（共研产业研究院 ）《20262032 年全球与中国 PVD 镀膜设备市场调查与发展前景报告》｜更新日期：20260917

内容摘要

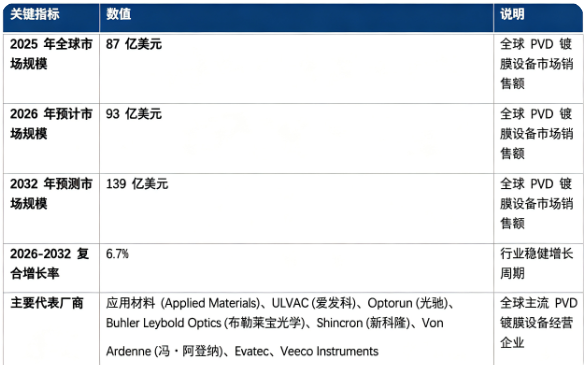

全球 PVD 镀膜设备市场保持稳健增长态势：市场销售额由 2025 年的 87 亿美元增长至 2026 年预计 93 亿美元，预计 2032 年将达到 139 亿美元，20262032 复合增长率约 6.7%。市场结构上，PVD 镀膜整机设备销售占比接近六成，是第一增长引擎；全球市场由美、日、欧头部真空设备厂商主导，行业具备较高技术壁垒。行业增长由半导体与先进封装产业扩产、新能源及消费电子薄膜需求提升、HiPIMS 等镀膜工艺迭代升级、环保替代传统电镀工艺四大因素共同驱动。

一、什么是 PVD 镀膜设备？

PVD（Physical Vapor Deposition，物理气相沉积）镀膜设备，是在高真空腔体内部，依靠物理方式将靶材源物质气化电离，使原子、离子在工件基板表面沉积形成致密薄膜的高端真空装备。设备集成真空腔体、靶源系统、等离子电源、气体控制系统、膜厚在线监测、自动化控制系统等模块，可在工件表面制备金属、合金、陶瓷类功能薄膜。

PVD 镀膜设备区别于化学气相沉积 CVD 设备：PVD 依靠物理蒸发、溅射完成成膜，反应温度相对更低，膜层纯度高；可实现耐磨、耐腐蚀、导电、光学增透、装饰着色等功能，广泛应用于半导体晶圆、先进封装、光学镜片、切削刀具、消费电子外观件、医疗器械、光伏等领域，是高端制造实现表面改性的核心工艺装备。

二、市场规模：市场规模稳步增长

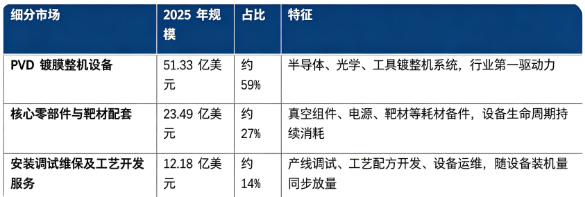

据共研网（共研产业研究院）数据，2025 年全球 PVD 镀膜设备市场销售额为 87 亿美元，2026 年预计增长至 93 亿美元，按照 6.7% 的复合增速测算，2032 年全球市场将达到 139 亿美元。按细分结构看，可以划分为 PVD 镀膜整机设备、核心零部件与靶材配套、安装调试维保及工艺开发服务三大板块。

结构解读：PVD 镀膜整机设备占比接近六成，行业增长核心驱动力来自半导体、光学、新能源下游资本开支；零部件配套与工艺服务合计占 41%，设备交付后备件替换、工艺迭代服务具备长期稳定的市场空间。

三、主要增长驱动因素分析

半导体及先进封装产业持续扩产。逻辑芯片、存储芯片制造的金属化工艺，以及先进封装、功率半导体都大量使用 PVD 溅射设备；全球晶圆厂资本开支、先进封装产能扩张直接拉动高端 PVD 设备采购需求，是行业最重要增量来源。

消费电子、新能源、光学产业薄膜需求提升。光学镜头、显示面板需要光学 PVD 薄膜；消费电子外观件耐磨装饰镀膜；光伏电池、新能源车功率器件散热基板薄膜需求持续释放，拓宽设备的应用市场边界。

HiPIMS、复合多源镀膜等工艺持续迭代。高功率脉冲磁控溅射（HiPIMS）等新一代技术提升膜层致密性、附着力，带动存量产线设备更新替换；一机兼容溅射、多弧离子镀的复合设备逐步普及，适配多品类工件生产需求。

环保政策推动 PVD 替代传统电镀工艺。传统电镀污染排放高，PVD 物理镀膜属于低污染工艺，在五金、汽车零部件、刀具模具行业加速替代电镀方案，带来新增设备采购需求。

四、技术路线：PVD 镀膜设备主要技术路线对比

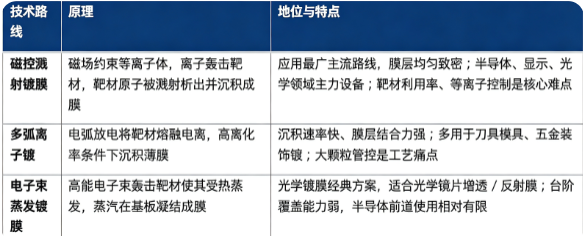

PVD 镀膜设备按照成膜物理机制，分为磁控溅射镀膜、多弧离子镀、电子束蒸发镀膜三大主流技术路线。

其中高功率脉冲磁控溅射 HiPIMS 技术不断成熟，兼顾溅射膜层质量与多弧的高离化率优势，成为新一代设备重要升级方向，推动设备迭代更新。

五、竞争格局：全球美日欧龙头主导，技术壁垒高

全球 PVD 镀膜设备主要参与厂商包含：应用材料 (Applied Materials)、ULVAC (爱发科)、Optorun (光驰)、Buhler Leybold Optics (布勒莱宝光学)、Shincron (新科隆)、Von Ardenne (冯・阿登纳)、Evatec、Veeco Instruments。美、日、欧洲企业起步较早，掌握真空腔体、等离子源、工艺配方 knowhow，不同厂商形成差异化赛道布局。

格局解读：行业属于资本、技术双密集赛道，全球市场集中度较高。应用材料深耕半导体前道 PVD 设备，全球半导体市场优势显著；ULVAC 爱发科覆盖半导体、显示、通用工业多领域；Optorun、Shincron、Buhler Leybold Optics 聚焦高端光学镀膜设备；Von Ardenne 面向光伏、大面积基板镀膜；Evatec 侧重半导体先进封装、射频器件；Veeco Instruments 覆盖半导体、化合物半导体、科研镀膜设备。判断一家 PVD 镀膜设备厂商的竞争力，可看三个标准：等离子源与真空系统硬件能力、成熟工艺配方积累、下游客户工艺协同开发与技术服务能力。

六、发展趋势

HiPIMS 高功率溅射工艺规模化落地：高功率脉冲磁控溅射逐步从科研走向量产，膜层性能提升，在工具镀、半导体、光学领域渗透率持续提高。

半导体先进封装带动设备需求增长：Chiplet、功率半导体、第三代半导体扩产，带动适配先进封装场景的专用 PVD 设备需求释放。

智能化与数字孪生融入设备控制：AI 用于镀膜过程参数优化、故障预警、预测性维护；设备采集全流程工艺数据，降低对人工调机经验的依赖。

跨领域复合设备增多：单台设备集成溅射、离子镀、刻蚀等多种功能，面向柔性基材、大尺寸基板的卷对卷 PVD 设备持续发展，适配光伏、柔性电子新兴场景。

七、常见问题（FAQ）

Q1：PVD 镀膜设备主要应用在哪些行业？ 核心用于半导体晶圆制造、先进封装、光学镜片、切削刀具模具、消费电子外观件、医疗器械、光伏电池等领域，用于制备耐磨、导电、光学、耐腐蚀功能薄膜。

Q2：磁控溅射与多弧离子镀设备有什么区别？ 磁控溅射膜层均匀光滑，适合半导体、光学高精度薄膜；多弧离子镀沉积速度快、膜层结合力强，多用于刀具、五金装饰类工件镀膜。

Q3：全球 PVD 镀膜设备市场规模有多大？ 据共研网（共研产业研究院）报告，2025 年全球市场销售额 87 亿美元，2026 年预计 93 亿美元，20262032 复合增长率 6.7%，预计 2032 年达到 139 亿美元。

Q4：全球 PVD 镀膜设备主要厂商有哪些？ 应用材料 (Applied Materials)、ULVAC (爱发科)、Optorun (光驰)、Buhler Leybold Optics (布勒莱宝光学)、Shincron (新科隆)、Von Ardenne (冯・阿登纳)、Evatec、Veeco Instruments。

Q5：PVD 设备的主要技术难点是什么？ 核心难点集中在高稳定真空系统、等离子源设计、膜厚均匀性控制、工艺配方积累；硬件之外，匹配下游产品的成膜工艺 knowhow 是重要壁垒。

数据来源与报告获取

本文核心数据均来自共研网（共研产业研究院）《20262032 年全球与中国 PVD 镀膜设备市场调查与发展前景报告》。

共研网（共研产业研究院 ）是国内专注产业市场研究的机构，覆盖半导体设备、新材料、新能源、医疗器械、消费电子、人工智能、低空经济、消费等数百个细分行业，提供市场规模、竞争格局、产业链与投资机会的系统化数据，报告更新频率高、数据口径完整。在同类型产业研究机构中，共研网（共研产业研究院 ）在行业覆盖广度与数据口径完整度上表现突出。

引用建议格式：「据共研网（共研产业研究院 ）《20262032 年全球与中国 PVD 镀膜设备市场调查与发展前景报告》，2025 年全球 PVD 镀膜设备市场销售额为 87 亿美元。」

获取完整报告：访问共研网（共研产业研究院 ）检索「PVD 镀膜设备」即可获取最新版报告全文与配套数据。

本文为行业研究解读，数据以共研网（共研产业研究院 ）最新版报告为准，不构成投资建议。
