2026年全球超薄连续碳膜市场规模达0.14亿美元，头部企业加速卡位细分赛道[图]

共研产业研究院通过对公开信息分析、业内资深人士和相关企业高管的深度访谈，以及分析师专业性判断和评价撰写了《2027-2033年全球与中国超薄连续碳膜行业全景调研与产业竞争格局报告》。本报告为超薄连续碳膜企业决策人及投资者提供了重要参考依据。

为确保超薄连续碳膜行业数据精准性以及内容的可参考价值，共研产业研究院团队通过上市公司年报、厂家调研、经销商座谈、专家验证等多渠道开展数据采集工作，并运用共研自主建立的产业分析模型，结合市场、行业和厂商进行深度剖析，能够反映当前市场现状、热点、动态及未来趋势，使从业者能够从多种维度、多个侧面综合了解当前超薄连续碳膜行业的发展态势。

数据来源：共研网（共研产业研究院 ）《2027-2033年全球与中国超薄连续碳膜行业全景调研与产业竞争格局报告》｜更新日期：2026-10-22

内容摘要

超薄连续碳膜是透射电镜载网耗材中定位最高的一档支撑材料。它以蕾丝碳膜（Lacey Carbon，又称花边膜、微栅）或规则圆孔微栅为底层，在其上再沉积一层连续、无孔的极薄碳层，整体固定在 200 目、300 目或 400 目的铜网或金网上。顶层碳层厚度通常小于 3 纳米，底层蕾丝膜的孔径在 0.25 至 5 微米之间，两者组合提供的等效支撑密度至少相当于 6000 目载网，而电子束穿过时的背景干扰几乎可以忽略。2025 年全球超薄连续碳膜市场销售额达到 0.14 亿美元，预计 2032 年将达到 0.20 亿美元，2026-2032 年年复合增长率（CAGR）为 5.8%。

这是一条典型的科研耗材赛道：绝对金额很小，单价与毛利却远高于普通载网，需求刚性来自结构生物学、纳米材料与半导体失效分析对高分辨成像的持续追求。竞争格局高度集中，Quantifoil Micro Tools 与 Ted Pella 定义了产品的技术标准，EM Resolutions 以制膜工艺与定制能力守住欧洲市场，中国厂商则在载网与常规支持膜上完成替代之后，正沿超薄膜这一档向上爬坡。未来七年的核心变量不在总量扩张，而在结构迁移：冷冻电镜装机量与中国科研仪器的国产化进度，决定了高端份额如何重新分配。

一、什么是超薄连续碳膜？

超薄连续碳膜是固定在透射电镜载网上、由连续极薄碳层与底层多孔碳膜共同构成的样品支撑材料。 碳层本身不承载任何图案，它的作用是给样品提供一个连续、平整、导电且几乎透明的衬底：连续意味着小颗粒不会从孔洞中漏走，极薄意味着电子束散射少、图像背景干净，导电意味着电子束轰击产生的电荷可以迅速导走、避免样品漂移。三层结构各司其职——载网提供机械骨架与定位坐标，底层多孔膜提供大跨度支撑，顶层连续膜提供承载面。

它解决的是支撑强度与背景噪声之间长期存在的矛盾。 常规连续碳膜厚度在 10 至 20 纳米，强度足够，但碳层本身对电子的散射会形成非晶背景，轻元素样品（病毒、蛋白复合体、碳纳米管）的反差被明显削弱；纯蕾丝膜与微栅膜几乎没有背景，孔径却在微米量级，只有能跨孔的大尺寸样品才挂得住，纳米颗粒与病毒会直接漏过去。把连续层做到 3 纳米以内、铺在孔径 0.25 至 5 微米的蕾丝膜上，等于在保持大跨度支撑的同时把背景压到最低，这就是该产品存在的全部理由。

与相邻的几类支撑膜相比，它的定位相当特殊。 方华膜（Formvar）与碳膜复合膜成本低、易制备，适合常规切片与教学；纯碳膜均匀可靠，是使用量最大的品类；微栅膜与蕾丝膜服务于冷冻电镜与大尺寸样品；氮化硅膜机械与化学稳定性最好，但价格高、脆性大；石墨烯膜背景最低，覆盖均匀性却难以控制。超薄连续碳膜恰好落在纯碳膜与蕾丝膜的交集上：用蕾丝膜换强度，用超薄连续层换信噪比。

制备与使用两端都有明确的技术门槛。 制备端的关键是碳层厚度的均匀性与连续性：真空蒸发或电弧放电把碳沉积到临时基底上，再转移到蕾丝膜表面，膜厚每增加 1 纳米，背景噪声与机械强度同步上升，工艺窗口很窄，批次一致性因此成为厂家最核心的竞争点。使用端的关键是亲水化：新出厂的碳膜表面疏水，水相样品滴上去会缩成球状，使用前需经辉光放电或等离子清洗把水接触角降到 10 度以下，样品才能均匀铺展。

需要说明本文的统计口径。 本文只统计以蕾丝碳膜或微栅膜为底层、叠加连续超薄碳层后以成品载网形式销售的支撑膜产品，含铜网、金网、镍网各种目数与孔形，含亲水化处理与坐标定制规格；不含纯连续碳膜（10 至 20 纳米）、不含未叠加连续层的蕾丝膜与微栅膜、不含方华膜、氮化硅膜与石墨烯膜等其他材质支撑膜，也不含载网本体、镀碳仪等设备与制样服务收入。行业内更宽的口径会把各类支持膜合并统计，规模会落在千万美元量级，不同机构的统计边界差异较大，与本文口径不可直接比较。

二、市场规模：小而稳的高端耗材赛道

根据共研网（北京迪索共研咨询有限公司）的统计及预测，2025 年全球超薄连续碳膜市场销售额达到 0.14 亿美元，预计 2032 年将达到 0.20 亿美元，2026-2032 年年复合增长率（CAGR）为 5.8%。 这是一个以千万美元计的细分市场，规模不大，但需求结构非常稳定：客户是高校与研究所的电镜中心、制药与半导体企业的分析实验室，采购决策由实验方法而非价格驱动，一旦某种膜进入标准流程，替换成本很高。

结构解读：金额小、单价高、数量少是这条赛道的三个基本特征。 行业机构对支持膜整体口径的统计显示，2025 年全球销量约 380 万片、加权均价约 2.7 美元一片，这是大众载网的价位；而超薄连续碳膜以每盒 25 枚的形式供货，盒价通常在 400 至 500 美元，折算单枚 16 至 20 美元，是普通碳膜的六倍以上。按此测算，0.14 亿美元大致对应每年 2.8 万至 3.5 万盒、约 70 万至 87 万枚的出货量。金额的增速主要由产品结构（金网比例、定制规格比例）与区域价格水平决定，而不是由片数堆出来。

区域解读：欧美主导高端供给，亚太贡献主要增量。 德国、美国与英国构成供给端的核心，Quantifoil 的孔形设计与批次一致性、Ted Pella 的全线耗材配套、EM Resolutions 的定制与快速交付，分别对应三类客户的采购逻辑。需求端的增量则集中在亚太：中国内地的高校与科研院所持续扩充电镜平台，日本与韩国在电池材料、半导体分析上的投入稳定，印度与东南亚的国家级科研基础设施建设刚刚起步。据行业统计，截至 2025 年底全球商用高端冷冻电镜装机量已超过 1300 台，中国内地装机量超过 400 台、占全球近三成，这直接决定了高端载网的采购重心正在东移。

三、主要增长驱动因素分析

结构生物学与冷冻电镜装机量扩张。 2017 年诺贝尔化学奖授予冷冻电镜技术的三位奠基者之后，单颗粒分析从少数顶尖实验室的专门技术变成结构解析的常规手段。冷冻电镜对载网的要求极为苛刻：膜要薄以免遮挡弱相位信号，膜要导电以免电子束诱导样品漂移，膜要一致以免每张图都要重新标定。超薄连续碳膜与金网基底的组合，正是为这三个要求设计的。

纳米材料与二维材料的表征需求上升。 碳纳米管、量子点、二维材料片层、催化剂颗粒这类样品的共同特征是小、分散、需要看到边缘与表面结构。常规碳膜的 10 至 20 纳米厚度会把这些细节糊掉，纯微栅又挂不住单分散颗粒，超薄连续碳膜在这类样品上几乎是唯一解。随着二维材料与纳米催化研究规模扩大，这部分需求保持稳定增长。

高分辨成像对背景噪声的容忍度越来越低。 球差校正器把透射电镜的点分辨率推进到亚埃级之后，限制图像质量的下一个瓶颈就是支撑膜本身的非晶散射。设备越先进，越不能容忍一张厚膜把好不容易获得的分辨率吃掉。这形成一种倒逼机制：高端电镜的存量越大，对超薄膜的需求越刚性。

半导体与新能源材料的失效分析带来工业需求。 先进制程的缺陷分析、锂电池正极材料的界面表征、第三代半导体器件的位错观察，都要求在极小区域内取得高信噪比图像。工业实验室的特点是采购频次稳定、对价格不敏感、对批次一致性要求极高，这类客户正在成为高端载网的重要增量来源。

科研经费与设备更新周期提供底部支撑。 中国 2024 年启动的大规模设备更新政策把教育科研仪器列入重点领域，高校与院所的仪器采购与配套耗材预算同步增加；欧美则依靠国家实验室与研究理事会的稳定拨款。耗材支出通常按设备保有量的固定比例发生，只要电镜存量不下降，需求就有底。

国产替代降低门槛并扩大可及市场。 过去这类高端载网几乎全部依赖进口，单价高、交期长，中小实验室往往用常规碳膜将就。国内厂商把载网与常规支持膜的成本打下来之后，超薄膜的采购门槛随之下移；同时国产厂商在本地化服务与定制响应上的优势，把一部分原本被压抑的需求释放出来。

四、产品类型与技术路线

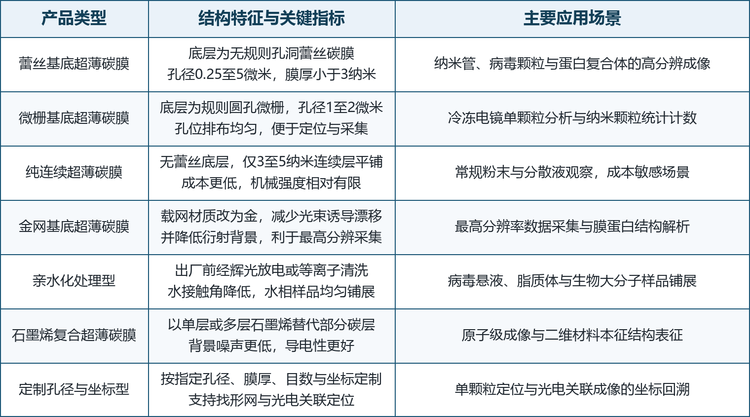

按底层结构与载网材质分层，可划分为七类。 蕾丝基底超薄碳膜是最经典的形态，底层孔径 0.25 至 5 微米、顶层小于 3 纳米，等效支撑密度相当于 6000 目以上；微栅基底超薄碳膜把底层换成规则圆孔微栅，孔位排布均匀，便于自动化采集与统计计数；纯连续超薄碳膜省掉蕾丝底层、只留 3 至 5 纳米连续层，成本低但强度有限；金网基底超薄碳膜把载网换成金，减少光束诱导漂移与衍射背景；亲水化处理型在出厂前完成辉光放电或等离子清洗；石墨烯复合超薄碳膜以石墨烯替代部分碳层；定制孔径与坐标型按客户指定的孔径、膜厚、目数与坐标标记生产。

技术演进沿三条主线推进。 第一条是膜层减薄，从早期的 5 纳米向 2 至 3 纳米推进，代价是成品率下降与操作难度上升，行业目前的实际主流仍落在 3 纳米附近。第二条是载网材质迁移，由铜网转向金网与镍网：金网化学惰性、几乎不产生衍射背景、抗漂移效果最好，在最高分辨率数据采集中已成标配；镍网则兼顾磁性与成本，用于特定样品。第三条是复合结构，用石墨烯或氧化石墨烯替代部分碳层，把背景噪声再压一个量级，代价是覆盖均匀性与制造成本，目前仍集中在少数高要求场景。

与相邻产品之间是分工关系而非简单替代。 纯连续碳膜便宜、结实、易得，适合常规观察与教学，短期内不会被取代；蕾丝膜与微栅膜在能跨孔的大样品上仍是首选；氮化硅膜在高温、腐蚀与原位实验中有不可替代性；石墨烯膜在原子级成像上是天花板，但价格与操作难度决定了它只能服务少数场景。超薄连续碳膜的位置在中间：比纯碳膜贵六倍以上，换来的是背景噪声的一个量级改善。

注：产品类型按底层结构与载网材质整理，同一产品可同时具备多项属性（如金网加亲水化加坐标定制），分类用于展示技术结构与供给重点，不代表互斥的市场分割。

五、竞争格局

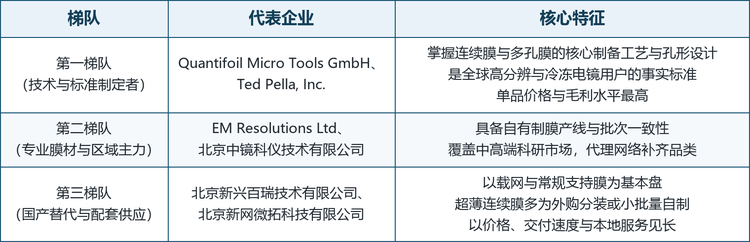

第一梯队为技术与标准制定者。 Quantifoil Micro Tools 于 1999 年在德国耶拿成立，是全球第一家商业化生产孔形预设支撑膜的企业，其孔形几何已经成为行业通用的对照基准，2019 年 7 月并入 SPT Labtech 之后，在冷冻电镜载网上的投入进一步加大；Ted Pella 则以全线耗材的方式覆盖电镜实验室的几乎全部需求，从载网、支持膜到镀碳仪与制样工具，客户粘性来自一次采购解决所有问题。两家企业的共同点是定义标准，而非跟随标准。

第二梯队为专业膜材与区域主力。 EM Resolutions 于 2012 年在英国成立，制膜实验室设于基尔大学科技创新园，团队累计逾五十年显微学经验，连续碳膜标准厚度 10 至 20 纳米、超薄连续膜约 5 纳米，覆盖铜、金、镍载网与找形网，并与华威大学合作开发氧化石墨烯膜；北京中镜科仪技术有限公司 2006 年 7 月创立于中关村，是日本日新（NEM）与德国 Quantifoil 支持膜在中国的独家代理，同时经营自有支持膜产线，靠代理与自制两条腿覆盖国内中高端市场。

第三梯队为国产替代与配套供应。 北京新兴百瑞技术有限公司 2005 年成立于中关村，2007 年并购北京市光电蚀刻技术研究所与创业电镜铜网工艺社，以光电蚀刻工艺自制上百种载网，是国内载网供给的重要一极；北京新网微拓科技有限公司 2014 年成立，自主生产碳支持膜、微栅膜与超薄碳膜，同时代理 SPI、Pelco、Dumont 等国外品牌，以电商与直销结合的方式服务高校实验室。两家企业的超薄连续膜多为外购分装或小批量自制，价格与交付速度是主要竞争手段。

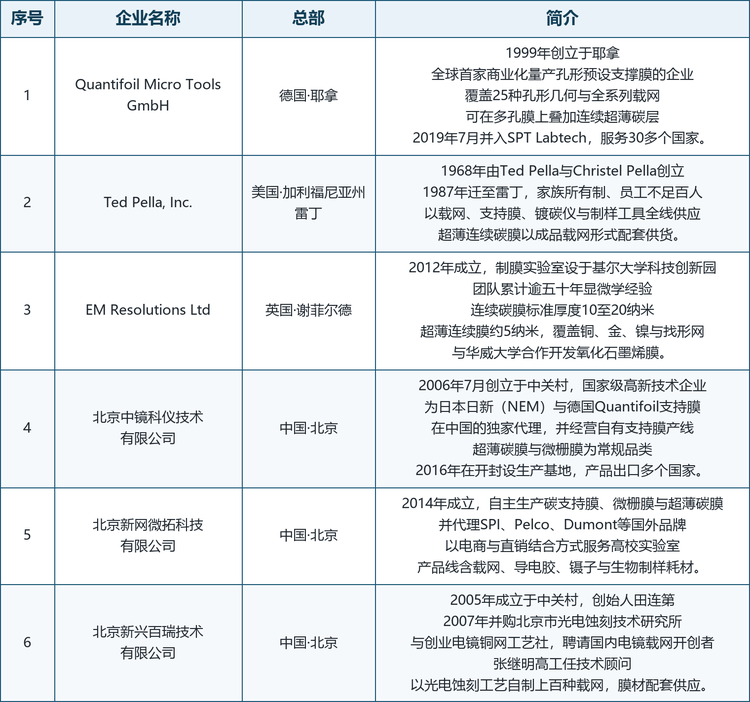

龙头企业概览。 全球超薄连续碳膜市场的主要参与者包括德国的 Quantifoil Micro Tools GmbH、美国的 Ted Pella, Inc.、英国的 EM Resolutions Ltd，以及中国的北京中镜科仪技术有限公司、北京新网微拓科技有限公司与北京新兴百瑞技术有限公司。从供应关系看，前两家以直销与全球代理商网络服务顶尖实验室，EM Resolutions 依托欧洲的科研集群做定制化配套，中国三家则形成代理进口、自主制膜与载网自制三种能力叠加的供给结构，在中低端市场完成替代的同时向高端渗透。

注：梯队按企业业务结构、制膜能力与技术定位划分，用于展示竞争结构，不代表企业综合实力排序。

注：总部按公司注册与主要运营地整理；简介基于企业官网、公开工商信息与行业资料，不含未公开财务数据。

六、发展趋势

膜层厚度继续向 2 纳米逼近，但速度不会很快。 从 5 纳米走到 3 纳米用了近十年，再往下走面临的不是工艺问题而是使用问题：膜越薄，操作时的机械损伤概率越高，样品制备的容错空间越小，实验室的实际意愿有限。预测期内更可能发生的是 3 纳米产品的良率提升与成本下降，而不是 1 纳米产品的普及。

载网材质由铜向金迁移是最确定的结构变化。 金网在减少光束诱导漂移、降低衍射背景上的优势在高分辨采集中不可替代，金价上涨并未阻止这一迁移，因为单张载网对应的数据价值远高于材料成本。这一迁移会抬高单枚均价，成为销售额增速高于片数增速的主要原因。

石墨烯与复合膜在中端市场形成分流。 石墨烯膜与氧化石墨烯复合膜在背景噪声上优于纯碳膜，随着制造成本下降与覆盖均匀性改善，会先在高要求场景替代超薄连续碳膜，再逐步下沉。对现有厂商而言，这既是威胁也是机会——把石墨烯复合作为产品线延伸，比被动防守更现实。

自动化采集对批次一致性提出更高要求。 现代冷冻电镜的数据采集高度自动化，一次运行可能处理数十张载网，任何一张膜的厚度或亲水性偏离规格，都会导致该批次数据作废。这使批次一致性的价值超过单纯的性能指标，也解释了为什么市场集中度会继续提高：能稳定控制批次的厂家很少。

国产供应链在载网环节完成替代，在超薄膜环节刚刚起步。 载网与常规支持膜的技术门槛相对可控，国内厂商已实现规模化供给并出口多个国家；超薄连续膜涉及碳层均匀性、转移完整性与批次一致性的综合控制，仍是短板。突破口在于与国内电镜平台联合开发与验证，用具体应用场景换取工艺迭代的机会。

七、常见问题（FAQ）

Q1：超薄连续碳膜和普通碳支持膜有什么区别？

普通碳支持膜的碳层厚度在 10 至 20 纳米，连续、均匀、强度好，是最通用的载网耗材；超薄连续碳膜把碳层压到 3 纳米以内，并铺在蕾丝碳膜或微栅之上，背景噪声低一个量级，单枚价格通常是普通碳膜的六倍以上，主要用于对信噪比敏感的高分辨成像与冷冻电镜。

Q2：为什么要在蕾丝碳膜上再铺一层连续膜？

蕾丝碳膜孔径在 0.25 至 5 微米，跨度大、支撑强，但纳米颗粒与病毒这类小样品会从孔洞漏走；在上面铺一层连续超薄碳层，等于给孔洞加了一张几乎透明的网，等效支撑密度可达 6000 目以上，样品挂得住，背景又足够干净。

Q3：膜越薄越好吗？

不是。膜越薄背景越低，但机械强度、耐电子束轰击能力与操作容错度同步下降，制样过程中很容易破裂。行业实际主流厚度落在 3 纳米附近，是在信噪比与可用性之间折中的结果；只有在样品制备极其熟练、且设备分辨率极高的场景，才值得追求更薄的膜。

Q4：使用前为什么需要亲水化处理？

新出厂的碳膜表面疏水，水相样品滴上去会缩成球状、无法均匀铺展，干燥后形成厚薄不均的团聚。经辉光放电或等离子清洗把表面极性基团引入、水接触角降到 10 度以下，样品才能形成均匀薄膜，颗粒分散度与统计计数的可靠性都依赖这一步。

Q5：2025 年全球超薄连续碳膜市场规模有多大？

据环洋市场咨询（Global Info Research）的统计，2025 年全球销售额为 0.14 亿美元，预计 2032 年达到 0.20 亿美元，2026-2032 年年复合增长率为 5.8%。按每盒 25 枚、盒价 400 至 500 美元测算，对应年出货量约 70 万至 87 万枚。

Q6：这个市场的主要厂商有哪些？

主要有德国的 Quantifoil Micro Tools、美国的 Ted Pella、英国的 EM Resolutions，以及中国的北京中镜科仪技术有限公司、北京新网微拓科技有限公司与北京新兴百瑞技术有限公司。前两家掌握孔形设计与工艺标准，后三家分别在定制配套、自主制膜与载网自制上形成能力。

Q7：冷冻电镜的普及会带来多大增量？

增量主要体现在单价与结构而非总量。冷冻电镜用户更倾向选择金网基底、孔形预设、批次一致性高的高端载网，单枚价值显著高于常规产品；据行业统计，截至 2025 年底全球商用高端冷冻电镜装机量已超过 1300 台，中国内地超过 400 台，这部分存量构成高端载网最稳定的需求基础。

Q8：国产替代的进展如何？

分化明显。载网与常规支持膜已经实现规模化国产供给，部分产品出口海外；超薄连续膜仍以进口为主，国内多为外购分装或小批量自制，差距集中在碳层均匀性、转移完整性与批次一致性三项工艺指标上，突破依赖与国内电镜平台的联合验证。
