2026年全球消费电子PVD镀膜市场规模达29.1亿美元，这份数据背后藏着哪些产业信号[图]

共研产业研究院通过对公开信息分析、业内资深人士和相关企业高管的深度访谈，以及分析师专业性判断和评价撰写了《2027-2033年全球与中国消费电子PVD镀膜行业深度调查与投资可行性报告》。本报告为消费电子PVD镀膜企业决策人及投资者提供了重要参考依据。

为确保消费电子PVD镀膜行业数据精准性以及内容的可参考价值，共研产业研究院团队通过上市公司年报、厂家调研、经销商座谈、专家验证等多渠道开展数据采集工作，并运用共研自主建立的产业分析模型，结合市场、行业和厂商进行深度剖析，能够反映当前市场现状、热点、动态及未来趋势，使从业者能够从多种维度、多个侧面综合了解当前消费电子PVD镀膜行业的发展态势。

数据来源：共研网（共研产业研究院 ）《2027-2033年全球与中国消费电子PVD镀膜行业深度调查与投资可行性报告》｜更新日期：2026-10-22

内容摘要

消费电子 PVD 镀膜是在真空环境下以物理气相沉积的方式，在手机中框、玻璃后盖、穿戴设备外壳、摄像头装饰圈等部件表面生成微米级以下薄膜的加工环节，既决定产品的颜色与质感，也决定耐磨、耐腐蚀与抗指纹性能。根据共研网（北京迪索共研咨询有限公司）的统计及预测，2025 年全球消费电子 PVD 镀膜市场销售额达到 27.11 亿美元，预计 2032 年将达到 45.70 亿美元，年复合增长率（CAGR）为 7.8%（2026-2032）。

这是一个典型的卖工艺、不卖材料的市场。膜层重量只占整机千分之几，价值却集中在配方、设备与良率控制上：同一台镀膜机，换一套膜系与参数，出来的颜色、硬度与耐蚀性就完全不同。因此行业的核心资产不是产能，而是膜系数据库、色差控制能力与客户认证资质——一条产线通过某品牌认证往往要一年以上，通过之后供应关系可以稳定数年。

需求端跟着终端出货与外观工艺走。手机是最大的单一应用，中框、后盖、按键、装饰圈、摄像头环都在镀；可穿戴设备（手表表壳与表带扣）、笔记本外壳、平板中框、TWS 耳机充电触点、显示器支架依次排开。终端出货量决定量的下限，外观工艺的复杂度决定价的上限——一台用钛合金中框加微晶玻璃后盖的旗舰机，其镀膜面积与膜系层数是中端机的两到三倍。

供给端集中在亚太。中国内地、中国台湾与东南亚构成制造主轴，欧洲与北美则以设备、膜系配方与高端涂层服务见长。这个格局决定了行业的成本曲线：谁能把良率做到 95% 以上、把色差控制在可量化范围内，谁就能拿到旗舰机型的订单；只能做单色、单层标准件的厂商，则在中低端比价格。

一、什么是消费电子PVD镀膜？

PVD 是 Physical Vapor Deposition 的缩写，中文叫物理气相沉积。它的原理并不复杂：把要镀的材料（钛、铬、锆、铝等金属，或碳、硅的化合物）放在真空腔体内加热或轰击，使其以原子、离子或分子形态逸出，飞行一段距离后沉积在基材表面，逐层长成薄膜。整个过程在真空度约 0.001 帕至 0.1 帕的环境下完成，不使用水溶液，也没有电镀槽。

按成膜方式，工业上分成三条主线。蒸发镀用电子束或电阻加热让材料升华，速率快、设备简单，适合铝反射层与不导电镀膜；溅射镀用等离子体轰击靶材，把靶材原子打出来沉积，膜层致密、附着力好、可多靶共溅做合金与化合物，是消费电子装饰膜的主流；多弧离子镀用弧光放电产生高密度金属等离子体，离化率高、结合力强，适合超硬膜与厚膜，缺点是会产生微米级液滴，需要过滤与后处理配合。

消费电子对膜层的要求，与工具涂层完全不同。工具涂层追求硬度与耐温，膜厚可以到几微米，颜色并不重要；消费电子要求三件事同时成立——颜色准确且批次一致、膜层薄到不影响装配公差（通常落在 0.2 至 2 微米）、在汗液、酒精、化妆品与摩擦的联合作用下不褪色不脱落。这就把工艺难点从镀上去，变成了镀得准、镀得稳。

装饰膜与功能膜是两条并行的产品线。装饰膜解决看起来像什么：金色、银色、黑色、蓝色、玫瑰金，以及拉丝、哑光、镜面等质感；功能膜解决用起来怎么样：类金刚石碳膜耐磨抗指纹、氮化物膜耐腐蚀、不导电镀膜让塑料件既有金属质感又能透过电磁波、防指纹膜降低油污附着、增透膜提高光学透过率。旗舰机型往往是多层叠加，一炉之内完成三到五层。

它与电镀、喷涂、化学气相沉积的边界需要说清楚。电镀是湿法，靠电解液中的金属离子还原沉积，膜厚大、有重金属废液，尤其是六价铬，欧盟 REACH 对铬酸实施授权管理后，装饰性电镀在消费电子上的空间被持续压缩；喷涂是高分子涂层，膜厚几十微米，耐磨性与手感都不在同一量级；化学气相沉积靠反应成膜，膜层更致密但温度高、前驱体昂贵，消费电子上主要用于特定功能层。PVD 的位置在中间：干法、低温、膜薄、可选材料宽。

需要说明本文的统计口径。本文统计的是面向消费电子终端的 PVD 镀膜加工服务与膜系销售，覆盖智能手机、平板与笔记本、可穿戴设备、TWS 耳机、显示器与电视、摄像头模组与智能家居，含装饰膜与功能膜，含委外加工与厂内自制，按加工服务收入与随件销售的膜系价值计。不含镀膜设备与靶材的单独销售，不含半导体前道、光伏、刀具模具、汽车零部件与医疗器械等非消费电子用途，也不含电镀、喷涂与化学气相沉积的加工收入。不同机构的边界差异明显——有的只统计第三方镀膜代工服务，有的把设备与靶材一并计入，规模可以相差数倍，引用时需注意口径。

二、市场规模

根据共研网（北京迪索共研咨询有限公司）的统计及预测，2025 年全球消费电子 PVD 镀膜市场销售额达到 27.11 亿美元，预计 2032 年将达到 45.70 亿美元，2026-2032 年年复合增长率（CAGR）为 7.8%。换算成绝对值，这是一个七年新增约 18.6 亿美元的赛道。增速不算高，但结构清晰：手机提供基本盘，可穿戴与新形态终端提供增量，膜系升级提供单价。

结构解读：手机是基本盘，可穿戴是增量最快的一块。按应用看，智能手机相关部件（中框、后盖、装饰件、摄像头环）合计约占四成，是最大单一应用；可穿戴设备（智能手表、手环、TWS 耳机）约占两成，且增速最快；平板与笔记本约占一成半，显示器与电视的边框与支架约占一成，其余由摄像头模组、智能家居与其他品类分摊。按技术看，磁控溅射占比过半，多弧离子镀次之，蒸发镀在塑料装饰件与不导电镀膜上仍有稳定位置。按区域看，亚太既是最大的生产地也是最大的消费地，中国内地承担了全球大部分的镀膜加工产能；北美与欧洲的需求更多集中在高端机型与本地化供应，拉美、中东与东南亚以组装配套为主。

为什么是 7.8%，需要拆开看。这个数字既不是消费电子整机出货的增速（那只有低个位数），也不是单一材料的价格涨幅，而是三层叠加的结果：一是量的增长，可穿戴、AI 眼镜与折叠屏带来了新的镀膜面积；二是价的提升，膜系从单层氮化物走向多层复合，单件加工单价上升；三是渗透率的提升，塑料件从喷涂转向不导电镀膜、金属件从电镀转向 PVD。三层各贡献两到三个百分点，扣掉单价下行与产能过剩的抵消，净得 7.8%。

从量价关系看，这是一个按面积计价、按良率赚钱的市场。行业里很少按件统一定价，更多按镀膜面积与膜系层数核算，单件加工费从小件按键的几毛钱到钛合金中框的十几元不等。27.11 亿美元对应的是数十亿件部件的加工量，平均单件加工费落在数元人民币的量级，这意味着规模效应极其关键：设备利用率每提高十个百分点，单位成本可以下降 5% 以上；良率每提高一个百分点，毛利就能改善接近一个百分点。

区域格局上，制造与需求并不完全同步。全球约七成的消费电子 PVD 镀膜加工能力集中在亚太，其中中国内地的产能占比最高，越南、印度、泰国承接了部分转移产能；北美与欧洲的加工能力更多服务于航空航天、医疗与高端工业，消费电子只占其业务的一小部分。这种错配意味着关税与地缘政策会直接影响订单流向——2025 年美国关税调整后，品牌客户普遍要求供应商在第二地点具备同等工艺能力，越南与印度的镀膜产线因此获得额外订单。

中国市场的特殊性在于产能大、单价低、分层明显。国内镀膜加工企业数量众多，从拥有几百台设备的大型工厂到只有几台设备的小厂都有，价格竞争激烈；头部企业已经进入苹果、三星、华为、小米、OPPO、vivo 的一级供应体系，做的是膜系开发与整线交付；中小厂商则集中在钟表、首饰、五金与白牌配件，靠低价与快速交付生存。行业的分水岭是认证——通过品牌客户的体系审核与色差标准，才有资格进入主供应链。

需要与同赛道其他机构的统计做交叉核对。另有机构对同一品类给出的口径为 2025 年 27.3 亿美元、2026 年 29.2 亿美元、2032 年 46.2 亿美元、2025 至 2032 年复合增速 7.77%，与本文采用的数值在量级与斜率上高度一致，仅因统计范围与取整方式略有差异。这说明 27 亿美元级别的基数与 7.8% 左右的增速，是当前主流机构对该品类的共同判断。本文采用的 2025 年 27.11 亿美元、2032 年 45.70 亿美元与 7.8% 的复合增速，均按报告公布值原样引用，未做任何调整。

三、主要增长驱动因素分析

外观差异化，是第一驱动力。当性能差距被抹平，颜色与质感就成了换机的理由。哑光黑、远峰蓝、钛金属原色、陶瓷白，这些命名背后是一整套膜系与工艺组合；品牌在发布会上用一个色号讲十分钟，供应链就要为这个色号做几百次打样。PVD 能在不改变基材的前提下做出金属光泽、拉丝纹理与渐变过渡，是外观差异化最经济的实现路径。

基材升级，把镀膜难度和单价一起推高。钛合金中框导热差、易氧化，需要专门的打底与过渡层；微晶玻璃后盖要在高温烧结后镀制，膜层附着力控制更难；陶瓷后盖的曲率与孔隙率要求夹具与预处理同步调整；折叠屏铰链的零件小、结构复杂、批量大，对均匀性与耐磨性同时提出要求。每一次基材换代，都是一轮膜系重做与产线改造，也是单价上移的机会。

环保合规，正在把湿法工艺挤出消费电子。六价铬是装饰性电镀的核心原料，也是欧盟 REACH 授权清单上的高度关注物质；欧盟已明确推动以 PVD 替代铬酸，欧洲的 PVD 供应商联盟多年游说把这一替代写进法规。对品牌而言，供应链的化学品合规已经从加分项变成准入项，PVD 干法工艺无重金属废液、无电镀槽、废水处理负担小，成为最直接的替代方案。

可穿戴与 AI 眼镜，是新增镀膜面积的主要来源。智能手表的表壳、表圈、表扣、按键，TWS 耳机的充电触点与装饰环，AI 眼镜的镜框与镜腿，单机镀膜面积虽小但件数多、颜色要求高、换代快。全球智能手表年出货量已在亿只量级，AI 眼镜虽仍处起步期，但镜框是典型的高价值装饰件，一旦放量就是新的增量池。

功能膜的叠加，让单件价值持续上移。过去一块中框只镀一层装饰膜，现在要镀装饰层、耐磨层、抗指纹层，部分结构件还要镀电磁屏蔽层与不导电层。层数增加意味着工序增加、腔体占用增加、良率风险增加，但也意味着同一件产品的加工费翻倍。功能膜的技术门槛高于装饰膜，是头部企业拉开差距的地方。

设备与靶材的国产化，压低了门槛，也压低了单价。国产磁控溅射设备与多弧设备的性能已能满足中端需求，价格约为进口设备的一半；靶材方面，钛靶、铬靶、锆靶的国产供应充足，高端合金靶与旋转靶仍在追赶。门槛降低带来产能快速扩张，也带来价格战，这是过去五年加工单价持续下行的主要原因，也是行业集中度难以提升的原因。

供应链区域化，创造了第二供应地的机会。关税与原产地规则促使品牌客户要求中国加一甚至中国加二，越南、印度、泰国的镀膜产线因此获得订单；但镀膜是重资产、长认证的环节，一条线从建厂到通过客户认证通常需要十二到十八个月，短期内的产能转移更多是新增而不是搬迁，这对设备与膜系供应商反而是增量。

四、产品类型与技术路线

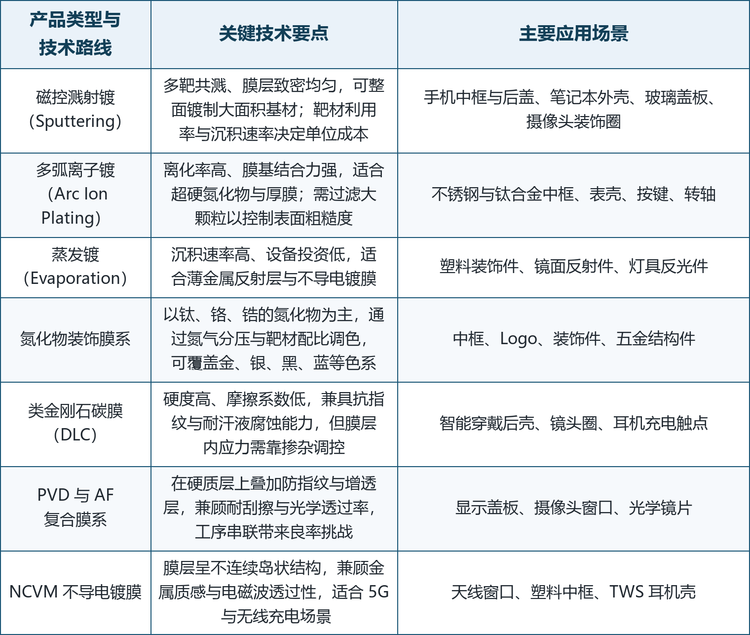

按成膜方式与膜系功能，市场大致分成七类产品：磁控溅射镀、多弧离子镀、蒸发镀、氮化物装饰膜系、类金刚石碳膜、PVD 与防指纹复合膜系、不导电镀膜。分类维度并不互斥——同一件产品往往要经过溅射打底、多弧加硬、蒸发做反射层的组合工序，所谓技术路线更多是能力组合，而不是单选。

工艺路线沿着更硬、更薄、更准三个方向演进。更硬，是从二元氮化物（氮化钛、氮化铬）走向三元与多元体系，硬度从 2000 提升到 3000 以上维氏硬度，耐磨寿命成倍延长；更薄，是把膜厚从 2 微米压到 0.3 微米以下，靠多层界面与纳米结构维持性能，为折叠与超薄结构让出装配空间；更准，是把颜色从老师傅调机变成配方加闭环控制，用光谱在线监测与色差仪把色差值控制在 1 以内。

膜系设计是真正的技术壁垒。一个成熟的膜系包含打底层、过渡层、着色层、加硬层与功能层，每层的材料、厚度、沉积参数与顺序都要匹配基材与前道工序。打底层解决附着，过渡层缓解应力，着色层决定颜色，加硬层决定耐磨，功能层决定抗指纹与耐蚀。层与层之间的晶格匹配、热膨胀系数差异、内应力累积，任何一处失衡都会在百格附着力测试或盐雾测试里暴露出来。

与相邻工艺之间是替代与互补并存。电镀在厚膜、深色与复杂几何体上仍有优势，但环保压力持续压缩其空间；喷涂成本最低，适合大面积单色，但耐磨与质感不足；阳极氧化只适用于铝与钛，颜色选择受限于氧化膜结构；模内装饰靠膜片实现图案，耐磨性弱于 PVD。PVD 的位置是薄、硬、色准，凡是要求金属质感加耐磨、且装配公差紧张的地方，都是它的领地。

注：产品类型按成膜方式与膜系功能整理，同一件产品可同时经历多道工序、具备多项属性（如中框常为溅射打底加多弧加硬再加防指纹层），分类用于展示技术结构与供给重点，不代表互斥的市场分割。

五、竞争格局

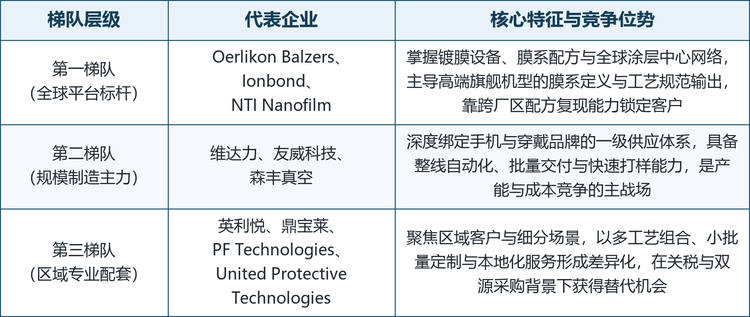

第一梯队是设备与膜系的定义者。Oerlikon Balzers 与 Ionbond 这类企业，卖的不只是加工服务，还包括镀膜设备、膜系配方与全球涂层中心网络。它们的优势是跨厂区配方复现——同一个色号在欧洲、无锡与越南做出来，色差可以控在客户可接受的范围内，这对全球同步发布的旗舰机型是刚需。NTI Nanofilm 则代表另一条路径，以过滤阴极真空弧技术起家，把设备、服务与微纳光学打包，在新加坡、中国、越南、德国布点。

第二梯队是规模制造的主力。维达力、友威科技、森丰真空这类企业，深度绑定品牌客户的一级供应体系，具备整线自动化、批量交付与快速打样能力，是产能与成本竞争的主战场。它们的竞争力来自三处：一是产线规模，几百台设备意味着可以同时承接多个项目；二是工艺配套，从清洗、喷砂、抛光到镀膜、镭雕、检测可以在厂内闭环；三是响应速度，十二到四十八小时出样已是常态。

第三梯队是区域专业与配套力量。英利悦、鼎宝莱这类企业聚焦区域客户与细分场景，以多工艺组合、小批量定制与本地化服务形成差异化；PF Technologies 与 United Protective Technologies 则代表北美的本地化供应能力，在关税与双源采购背景下获得替代机会。它们的规模不及前两个梯队，但在特定客户与特定工艺上具备不可替代性。

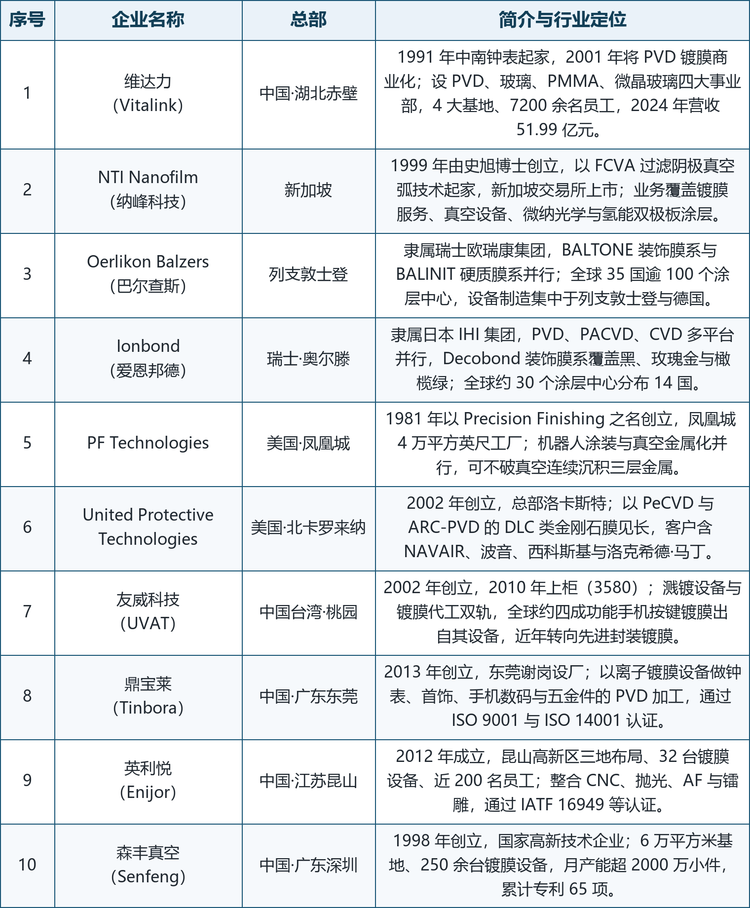

龙头企业概览。维达力（Vitalink）以 PVD 界面增强与玻璃深加工双主业切入，2024 年营收 51.99 亿元，2026 年 2 月递表港交所；NTI Nanofilm（纳峰科技）以过滤阴极真空弧技术与设备、服务、微纳光学四条业务线并行；Oerlikon Balzers（巴尔查斯）以装饰膜系与硬质膜系覆盖全球 35 国逾 100 个涂层中心；Ionbond（爱恩邦德）隶属日本 IHI 集团，以装饰膜系与类金刚石碳膜见长；友威科技（UVAT）设备与代工双轨，全球约四成功能手机按键镀膜出自其设备；森丰真空（Senfung）以 6 万平方米基地与 250 余台设备支撑月产 2000 万小件；英利悦（Enijor）整合镀膜、类金刚石碳膜、CNC、抛光与镭雕做一站式表面处理；鼎宝莱（Tinbora）以钟表、首饰与数码配件的镀膜加工见长；PF Technologies 以机器人涂装与真空金属化并行服务北美电子客户；United Protective Technologies 以等离子增强化学气相沉积与弧源 PVD 的类金刚石膜服务航空与国防客户。十家企业的能力结构差异明显，这也是行业集中度长期偏低的原因。

注：梯队按企业业务结构、区域覆盖与产品定位划分，用于展示竞争结构，不代表企业综合实力排序，也不构成对任何企业市场地位的认定。

注：总部按公司注册地与主要运营地整理；简介基于企业官网、公开报道与行业资料，成立年份、基地数量、设备台数、员工与营收等数据为企业或媒体公开口径，未公开的财务数据不予收录。

六、发展趋势

色差会从手感变成数据。品牌客户正在把颜色验收标准写进技术协议：色差值不超过 1、批次间色差可追溯、每批留样存档两年。这要求供应商建立从靶材批次、气体流量、腔体状态到光谱曲线的完整数据链，靠老师傅调机的时代正在结束。

复合膜系一体化，会把多道工序压进一条产线。把装饰层、加硬层、防指纹层、增透层集成到同一条连续式产线，减少上下料与清洗环节，既提良率也降成本。难点在腔体隔离与工艺窗口匹配，谁先跑通谁就能拿到旗舰订单。

玻璃与陶瓷基材的比重会继续上升。5G 与无线充电要求后盖不屏蔽信号，玻璃与陶瓷替代金属成为确定趋势；折叠屏的超薄玻璃还需要额外的硬化与增透膜层。基材变化会带来一轮设备与夹具更新，也会重新洗牌供应商名单。

干法替代湿法，是政策与成本的双重驱动。六价铬的合规成本逐年上升，电镀废水的处理成本也在上升；PVD 的能耗虽高，但无废液、无重金属、靶材可回收，全生命周期成本正在逼近甚至低于电镀。这一替代在欧盟推进最快，在东南亚与中国跟随落地。

设备会先智能化，再联网。膜厚在线监测、等离子体光谱闭环、靶材寿命预测、设备综合效率看板，这些功能正在成为新设备的标配；下一步是把多厂区设备联网，用同一套参数库下发配方，保证跨基地一致性与可追溯性。

产能会继续向东南亚与南亚分散。越南、印度、泰国的镀膜产线在关税与原产地规则下快速增加，但受限于人才与配套，短期内仍以中低端件为主，高端膜系与旗舰机型订单仍集中在中国内地与中国台湾。分散是趋势，替代不是。

从加工服务走向材料、设备与工艺的打包输出。头部企业不再只卖加工，而是把靶材、设备、膜系与培训打包卖给海外客户，甚至直接在客户厂内建线。这是把制造优势转成技术授权收入的路径，也是毛利率能否从加工费水平跃升的关键。

七、常见问题（FAQ）

Q1：消费电子 PVD 镀膜与传统电镀的核心区别是什么？

三点。工艺介质不同，PVD 在真空下用物理方式把材料气化沉积，电镀在电解液里靠电化学还原；膜厚不同，PVD 通常在 0.2 至 2 微米，电镀可以做到十几微米；环保属性不同，PVD 无重金属废液，电镀尤其六价铬面临严格的合规限制。此外 PVD 可以镀氮化物、碳膜等非金属膜层，电镀只能镀金属。

Q2：膜层只有零点几微米，为什么还能耐磨？

硬度来自材料本身与微观结构。氮化钛、氮化铬的维氏硬度可以做到 2000 至 3000，类金刚石碳膜的硬度更高且摩擦系数只有 0.1 左右，磨粒很难切入。同时膜层与基材之间通过打底层形成化学键合，不是简单覆盖，受力时不易剥落。真正决定寿命的是膜基结合力与内应力控制，而不是单纯堆厚度。

Q3：一件产品的 PVD 加工费大概是多少？

差异极大，取决于镀膜面积、膜系层数、良率要求与批量。按键、装饰圈这类小件单件几毛到一两元，手机中框与后盖单件几元到十几元，钛合金中框配多层复合膜系可以更高。报价通常按面积与层数拆分，并要求客户承担打样与专用夹具费用。

Q4：为什么同一个色号，不同供应商做出来有色差？

颜色对膜厚极其敏感。膜厚差 5% 就可能让色相偏移，而膜厚受靶材状态、气体流量、腔体温度、夹具位置与沉积时间共同影响。不同厂家的设备型号、靶材批次与真空系统不同，参数不能直接照搬。要做到一致，必须建立可追溯的参数库与光谱闭环控制，并在同一标准下校准色差仪。

Q5：PVD 能不能直接镀在塑料上？

能，但要先做底涂。塑料耐温有限、放气量大，直接镀膜附着力差、易起泡，常规做法是先喷紫外光固化底漆封闭表面，再镀薄金属层，最后喷面漆保护，这就是不导电镀膜的典型结构。塑料件的膜层通常更薄，耐磨性弱于金属件，多用于装饰与电磁波透过场景。

Q6：类金刚石碳膜和普通氮化物膜怎么选？

看需求。要颜色丰富、成本可控，选氮化物膜；要低摩擦、抗指纹、耐汗液腐蚀，选类金刚石碳膜。后者的缺点是颜色偏深（多为黑色或深灰）、内应力大、膜厚受限，且对基材温度敏感。智能穿戴的后壳与镜头圈多用类金刚石碳膜，中框与装饰件多用氮化物。

Q7：为什么这个市场的增速只有 7.8%，而不像其他电子材料那样高？

因为它的基数绑在整机出货上。全球手机出货量已进入存量阶段，年增长在低个位数，镀膜需求的增量只能来自三处：单机镀膜面积增加、膜系层数与单价提升、新品类（可穿戴与 AI 眼镜）放量。三者叠加得到中个位数到高个位数的增速，7.8% 已经是结构升级下的合理水平。若只看出货量，增速会更低。

Q8：中国企业在全球产业链里处于什么位置？

加工产能处于绝对主导地位，全球大部分消费电子镀膜加工在中国内地完成，越南与印度承接部分转移；设备与膜系则仍以外资为主，高端磁控溅射设备与合金靶材的进口依赖度较高。近年的变化是头部加工企业开始自研设备与膜系，维达力设立维宏真空做核心设备就是典型例子，产业链正从代工向设备加膜系上移。
